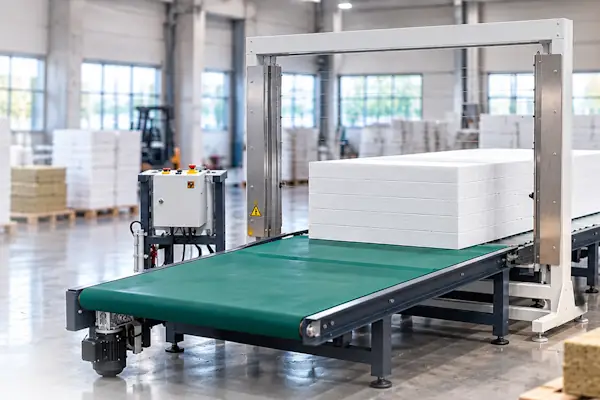

Serie CT2000S
Cortar placas y placas de pendiente con 10 hilos
Colgar los hilos – pulsar el botón – producir placas
Ajustar una vez, producir en serie
Quien tiene que cortar con regularidad placas o placas de pendiente a partir de bloques de EPS o Neopor necesita una máquina que simplemente produzca una vez ajustada. Justamente para eso está construida la Serie CT2000S.
Colocar el material, hacerlo pasar por la máquina y retirar las placas terminadas en el lado de salida. Varios hilos de corte cortan el bloque al mismo tiempo, de modo que en una pasada se obtienen varias placas.
La Serie CT2000S trabaja de forma semiautomática y no necesita ordenador ni programación. Ajustar los hilos de corte al trabajo, adaptar la velocidad y la temperatura del hilo, arrancar la máquina y producir.
La Serie CT2000S está disponible en dos tamaños – técnicamente idénticos, con diferente área de trabajo. Qué tamaño se adapta a su producción lo verá en los datos técnicos.
Por qué la Serie CT2000S es rentable
La Serie CT2000S está concebida para la rentabilidad en la producción en serie y se amortiza en el día a día.
La mayor ventaja es la fabricación propia de placas: usted corta placas y placas de pendiente directamente del bloque en lugar de comprarlas, con independencia de medidas estándar y plazos de entrega.
Como varios hilos cortan a la vez, en cada pasada se obtienen varias placas. Esto reduce notablemente el tiempo – y el coste – por placa.
El corte estrecho por hilo caliente mantiene bajo el desperdicio y, gracias al duradero hilo TiTA64 y al cambio sin herramientas, los costes de funcionamiento se mantienen bajos.
¿Cómo funciona la Serie CT2000S?
El bloque de EPS o Neopor se coloca sobre la cinta transportadora y se transporta a velocidad uniforme a través de la unidad de corte. Allí, varios hilos de corte calientes cortan el bloque al mismo tiempo.
Así se obtienen varias placas en una pasada. En el lado de salida, las placas terminadas se transportan a través de la vía de rodillos y pueden retirarse directamente.
Para las placas de pendiente, los hilos de corte se cuelgan a diferentes alturas en los dos lados. Así se genera la pendiente deseada directamente al pasar por la máquina.
Ajustar los hilos de corte
En la Serie CT2000S, los hilos de corte se cuelgan manualmente y se ajusta la distancia. Para cada trabajo, la máquina se prepara según los espesores de placa o la pendiente deseados.
En el lado derecho e izquierdo de la unidad de corte hay una escala de medición en cada caso, para colgar rápidamente cada hilo de corte en la posición correcta.
Por eso, la Serie CT2000S resulta especialmente útil para cortes recurrentes y grandes cantidades. La preparación y el recolgado de los hilos de corte llevan algo de tiempo. Una vez ajustada la máquina, pueden producirse de forma continua grandes cantidades de placas idénticas.
¿Qué hilo de corte se utiliza?
La Serie CT2000S utiliza nuestro hilo de corte TiTA64 de 0,35 mm, un hilo diseñado específicamente para el corte por hilo caliente que soporta altas temperaturas y se mantiene estable en funcionamiento continuo.
Los hilos se calientan mediante una fuente de alimentación con regulación automática de corriente: mantiene la potencia de calentamiento constante en todos los hilos de corte, también en el funcionamiento multihilo.
Los hilos se cuelgan manualmente y se tensan mediante muelles. Estos compensan la variación de longitud del hilo al calentarse y lo mantienen tensado durante el corte.
El hilo de corte y los muelles tensores son piezas de desgaste y pueden obtenerse directamente a través de cnc-multitool cuando sea necesario.
Datos técnicos
| Modelo | CT2000S | CT2500S |
|---|---|---|
| Área de trabajo L × An | 2.000 × 1.250 mm | 2.500 × 1.250 mm |
| Altura de trabajo | 1.250 mm | 1.250 mm |
| Longitud del hilo | 1.300 mm | 1.300 mm |
| Número de hilos de corte | hasta 10 | hasta 10 |
| Tipo de accionamiento | Cinta transportadora | Cinta transportadora |
| Alimentación eléctrica | 230 V 2~, 50–60 Hz | 230 V 2~, 50–60 Hz |
| Superficie de instalación L × An | aprox. 4.100 × 1.600 mm | aprox. 5.100 × 1.600 mm |
| Altura de la máquina | aprox. 1.800 mm | aprox. 1.800 mm |
| Peso de la máquina aprox. | 290 kg | 350 kg |
| Ficha técnica | ||
| Precio sin IVA | 16.950,00 € | 19.950,00 € |
| Solicitar | Solicitar |
Volumen de suministro
Incluye:
- Máquina cortadora de placas Serie CT2000S
- Vía de rodillos de salida
- Control de la máquina
- Fuente de alimentación para los hilos de corte
- Hilo de corte, muelles
- Manual de instrucciones
- 12 meses de garantía
Opciones y accesorios
La Serie CT2000S puede ampliarse con accesorios adicionales para distintos flujos de producción.
Vías de rodillos adicionales
La vía de rodillos de salida de serie puede prolongarse con elementos de vía de rodillos adicionales, práctico para bloques largos y alto rendimiento.
Para bloques pesados también es posible una vía de rodillos motorizada; facilita notablemente la alimentación y la retirada del material.
Hilo de corte y muelles
El hilo de corte y los muelles tensores son piezas de desgaste y pueden cambiarse sin herramientas en pocos minutos.
Con un ajuste correcto, el hilo TiTA64 dura mucho tiempo; los repuestos están siempre disponibles directamente en cnc-multitool.
Instalación y puesta en marcha
La Serie CT2000S puede instalarse y ponerse en marcha sin conocimientos especiales.
In situ se alinean la máquina y la vía de rodillos de salida, se conectan eléctricamente y se cuelgan los hilos de corte para el primer trabajo.
A continuación, usted adapta la temperatura del hilo y la velocidad de transporte al material y empieza con un corte de prueba. Resolvemos sus dudas por teléfono o correo electrónico.
¿Qué ocurre en caso de servicio?
La Serie CT2000S tiene un diseño mecánicamente claro y requiere poco mantenimiento en el día a día. Las preguntas sobre ajustes, manejo o un problema de corte se resuelven normalmente por teléfono o correo electrónico a través de nuestro soporte técnico.
La unidad de corte, la tensión de los muelles y el accionamiento son de fácil acceso. Su propio personal puede realizar pequeñas intervenciones tras una breve consulta.
Piezas de desgaste como el hilo de corte y los muelles las mantenemos en stock y las enviamos con rapidez, de modo que la máquina solo se detiene brevemente en caso de servicio.
Preguntas frecuentes
¿Para qué producción está pensada la Serie CT2000S?
La Serie CT2000S está diseñada para la producción en serie de placas y placas de pendiente a partir de bloques de EPS y Neopor. Resulta especialmente útil con dimensiones recurrentes y grandes cantidades.
¿Cómo se ajustan los espesores de placa?
Los hilos de corte se ajustan manualmente a las distancias necesarias y se cuelgan en la unidad de corte. Las escalas de medición en ambos lados facilitan el posicionamiento preciso.
¿Puede la Serie CT2000S cortar placas de pendiente?
Sí. Para las placas de pendiente, los hilos de corte se cuelgan a diferentes alturas en los dos lados de la unidad de corte. Así se genera la pendiente deseada durante la pasada.
¿Es adecuada la Serie CT2000S para cortes individuales?
Para cortes individuales o en constante cambio, la Serie CT2000S es menos adecuada, ya que los hilos de corte deben recolgarse y prepararse de nuevo manualmente para nuevas dimensiones. Su fortaleza está en grandes cantidades con las mismas dimensiones.
¿Necesita la Serie CT2000S un ordenador o programación?
No. Los hilos de corte se ajustan manualmente. Después se ajustan la velocidad de transporte y la temperatura del hilo y se inicia la producción. No se requiere ordenador ni programación CAM.
¿Cuántos hilos de corte se pueden utilizar?
De serie, la Serie CT2000S trabaja con hasta 10 hilos de corte; opcionalmente son posibles 20 hilos de corte.
¿Cuál es el plazo de entrega?
El plazo de entrega es normalmente de aprox. 6 semanas. Confirmamos la fecha exacta con la oferta.
¿Qué precisión dimensional tienen las placas cortadas?
Los hilos de corte se ajustan con exactitud a la distancia deseada mediante las escalas de medición de ambos lados, de modo que los espesores de placa son uniformes. El hilo caliente separa el material sin presión y deja superficies de corte lisas y limpias.
¿Se genera polvo durante el corte?
No. En el corte por hilo caliente el material se separa con un hilo caliente y no se sierra mecánicamente: no se genera polvo de serrado.
Descubra la Serie CT2000S en directo
Compruébelo usted mismo: visítenos en Ilmenau y vea la Serie CT2000S de cerca – máquina, calidad de fabricación y manejo en detalle.
Indíquenos de antemano sus medidas de bloque, espesores de placa y pendientes – así podemos aclarar con antelación si la máquina se adapta a su aplicación.
