Para EPS, Neopor y XPS. Con vías de rodillos, tope de longitud e hilo de corte de guía vertical.
Antes de procesar los bloques y las placas, normalmente hay que llevarlos primero a la longitud correcta. Para eso está hecha la GT1300S: para el tronzado rápido y repetible de bloques de EPS y Neopor así como de placas de EPS, Neopor y XPS.
El hilo caliente separa el material de forma limpia y sin polvo de serrado. Así obtiene cortes con precisión dimensional, rápidos, repetibles y listos para el siguiente paso de producción.
Ya sea como estación previa directamente en el almacén de bloques o de forma independiente para la mera preparación de material: la GT1300S lleva su material a medida de forma fiable.
Un bloque de poliestireno también puede tronzarlo en su máquina de corte por hilo caliente CNC, pero eso ocupa una máquina cara con una tarea sencilla que entonces no está disponible para la producción propiamente dicha.
Con la GT1300S corta el bloque a medida ya en el almacén. Así, la preparación y la producción funcionan en paralelo, la máquina de corte CNC permanece libre, lo que ahorra tiempo y reduce los costes de producción.

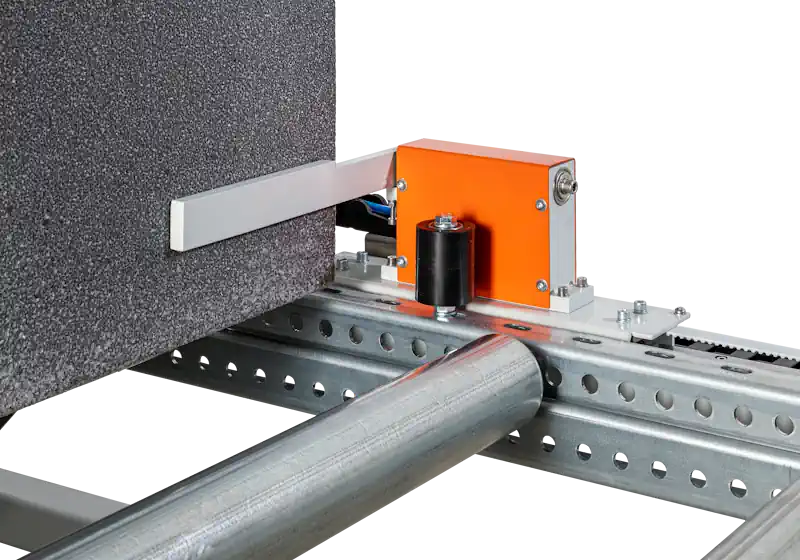

La GT1300S corta los bloques con un hilo de corte de guía vertical en un movimiento ascendente y descendente. El corte se activa pulsando un botón.
El hilo de corte separa en ambos sentidos: cuando el hilo está abajo, la máquina corta hacia arriba; cuando está arriba, hacia abajo. Así, un corte sigue al siguiente sin recorrido en vacío.
La temperatura del hilo y la velocidad de corte son ajustables en cualquier momento y se adaptan al material correspondiente. Las velocidades de corte típicas son de aprox. 450-600 mm/min en EPS y Neopor y de aprox. 300-400 mm/min en XPS.
La longitud deseada se ajusta mediante el tope de longitud manual; opcionalmente, el sistema CNC de posicionamiento multiSTOP asume el posicionamiento automático.
Para la versión estándar no se necesita ordenador; el manejo es sencillo incluso sin experiencia en CNC.
La GT1300S trabaja con un único hilo de corte de guía vertical: nuestro TiTA64 (0,35 mm), desarrollado específicamente para el corte por hilo caliente y que se mantiene resistente al calor y estable en funcionamiento continuo.
El tensado del hilo es mecánico, mediante resortes que compensan la variación de longitud durante el calentamiento y mantienen el hilo tenso.
El hilo de corte y los resortes son piezas de desgaste y pueden pedirse de nuevo directamente en cnc-multitool cuando sea necesario.
La GT1300S tiene un diseño técnicamente claro. Las preguntas sobre manejo, ajuste o localización de averías pueden aclararse directamente con nuestro soporte técnico.
Los componentes importantes son de fácil acceso y, previa consulta, también pueden ser sustituidos por su propio personal técnico.
Las piezas de desgaste y de repuesto habituales, como el hilo de corte y los resortes, pueden adquirirse directamente en cnc-multitool y sustituirse fácilmente cuando sea necesario.
| Modelo | GT1313S |
|---|---|
| Área de trabajo L × An | 2.500 × 1.250 mm |
| Altura de trabajo | 1.300 mm |
| Longitud del hilo | 1.300 mm |
| Número de hilos de corte | 1 |
| Tipo de accionamiento | Correa dentada reforzada con acero |
| Alimentación eléctrica | 110-220 VAC, 50-60 Hz |
| Superficie de instalación L × An | aprox. 5.100 × 1.900 mm |
| Altura de la máquina | aprox. 2.100 mm |
| Peso de la máquina aprox. | 190 kg |
| Ficha técnica | |
| Solicitar |
La serie GT1300S se entrega como máquina de tronzado por hilo caliente lista para funcionar. La unidad de corte, las vías de rodillos, el tope de longitud y el control de la máquina ya están incluidos.
La GT1300S puede ampliarse con componentes adicionales para distintos flujos de producción.
Para longitudes de corte que cambian con frecuencia, la GT1300S puede equiparse con el multiSTOP opcional.
El sistema automatiza el posicionamiento del tope de longitud y reduce el riesgo de errores de manejo con longitudes cambiantes.
Para procesar bloques más largos, las vías de rodillos de serie pueden ampliarse con elementos de vía de rodillos adicionales.
Opcionalmente, la máquina de tronzado también puede equiparse con un vía de rodillos motorizada. Esto facilita el desplazamiento de bloques grandes o pesados hacia la unidad de corte.
El hilo de corte y los resortes de tensado son piezas de desgaste y pueden cambiarse de forma rápida y sin herramientas cuando sea necesario.
En funcionamiento normal, el hilo dura mucho tiempo.
El hilo de repuesto y los resortes de tensado adecuados están disponibles directamente en cnc-multitool.
La GT1300S está preparada para un montaje sencillo por cuenta propia. Para el montaje no se requieren conocimientos técnicos especiales.
In situ se montan y alinean esencialmente los vías de rodillos, se configura el tope de longitud y se conecta la máquina a la red eléctrica.
A continuación se ajustan la temperatura del hilo y la velocidad de corte y se realiza un primer corte de prueba. Si tiene preguntas, le ayudamos por teléfono o correo electrónico.
No. La GT1300S es una máquina de tronzado pura para cortes de separación rectos. Los contornos, perfiles o piezas conformadas se fabrican con nuestras máquinas de corte por hilo caliente CNC.
La GT1300S está diseñada para espumas cortables térmicamente como EPS, Neopor y XPS. La lana mineral o de roca, el PU, PUR o PIR no pueden cortarse con hilo caliente; para ello están previstas nuestras máquinas CNC de hilo frío o Fastwire.
El hilo de corte calentado y de guía vertical separa el material sin presión mecánica. Así se produce un corte recto y uniforme y, a diferencia del serrado, sin polvo de serrado.
Depende del material, el uso y la temperatura del hilo ajustada. El hilo de corte se cambia cuando la calidad de corte disminuye, el hilo está visiblemente envejecido o ya no puede tensarse de forma fiable.
Sí. El hilo de corte puede ser cambiado por el operario y volver a ajustarse mediante el tensado mecánico del hilo.
La GT1300S tiene un diseño de bajo mantenimiento. Deben revisarse regularmente, en particular, el hilo de corte, el tensado del hilo, las vías de rodillos y los componentes móviles de la máquina.
Visítenos para una demostración de la GT1300S en Ilmenau y vea cómo se tronzan bloques y placas con el hilo de corte de guía vertical.
Con mucho gusto probamos con usted sus propios bloques de EPS o Neopor y placas de XPS directamente en la máquina.
Solicitar una demostraciónComplemente su GT1300S con máquinas y accesorios adecuados para la preparación de material y otros pasos de producción.
Máquina CNC de corte por hilo caliente multihilo de 2 ejes con mesa de máquina desplazable y marco de corte fijo – 10 hilos de corte de serie, hasta 20 opcionales, orientación vertical del hilo. Modelos CUT5125S a CUT5301S para la producción multihilo en serie.
Máquina CNC de corte por hilo caliente para cubiertas, para la producción de elementos de aislamiento para cubiertas en EPS, Neopor y XPS. Placas de pendiente con sistema multifilo, así como paneles de limahoya y de limatesa, elementos de pendiente y contornos individuales: dos modelos según la longitud del área de trabajo.
Máquina cortadora multihilo de placas para cortar placas.
Trituradora de hilo caliente para grandes restos de EPS, Neopor, XPS y EPP. Dos niveles de corte con 20 hilos de corte calientes cada uno, material recogido en el saco, móvil sobre ruedas.
