4 ejes CNC. Un hilo de corte. Mesa de máquina abierta. Para el día a día de la producción.
La CUT3000S está construida para la producción diaria con bloques de EPS y Neopor. Lo decisivo no es solo el corte, sino el flujo completo: colocar el material, alinearlo, cortar, retirar, siguiente pedido.
La mesa de acero abierta se puede cargar con carretilla elevadora y es tan estable que el operario se sube a ella y mueve, gira y alinea el bloque directamente sobre la máquina. El bloque no tiene que colocarse al milímetro respecto al hilo – el hilo va hacia el bloque.
Cuatro ejes CNC controlables de forma independiente cortan contornos rectos, cónicos y alabeados. Entre corte y corte la máquina posiciona a hasta 6 m/min, para que el siguiente pedido empiece rápido.
La CUT3000S es una inversión que se rentabiliza en el funcionamiento diario.
El mayor factor es la fabricación propia: contornos, perfiles y piezas cortadas se producen en su propia empresa en lugar de comprarlas. Así ahorra el margen del proveedor y se independiza de los tamaños estándar y de los plazos de entrega – responde directamente a los pedidos y mantiene su capacidad de suministro, sin grandes existencias.
La máquina también resulta rentable en el material: del bloque entero corta exactamente lo que el pedido necesita y dispone varios contornos de forma optimizada en material en un solo programa. El hilo caliente corta sin fuerza y con una ranura estrecha – manteniendo bajo el desperdicio.
En el día a día de la producción cuenta el rendimiento: tras el arranque, la CUT3000S ejecuta el programa de forma autónoma mientras el operario prepara, retira piezas terminadas o abastece una segunda máquina. Junto con el posicionamiento rápido y la fabricación múltiple, esto reduce el tiempo – y el coste – por pieza.
Y los costes de funcionamiento se mantienen bajos: un accionamiento por correa dentada de bajo mantenimiento, el cambio de hilo sin herramientas y un bajo consumo de hilo hacen que la máquina funcione de forma rentable durante años.
La CUT3000S no se limita a una única aplicación. A partir de bloques de EPS y Neopor se obtienen contornos, perfiles, modelos y formas especiales para sectores muy distintos.
Moldes de encofrado individuales, huecos y geometrías especiales para elementos de hormigón y arquitectura.
Letras, rótulos y logotipos de gran formato para publicidad, eventos y proyectos individuales.
Cornisas, marcos de ventana y perfiles de fachada, así como otros elementos arquitectónicos decorativos.
La CUT3000S procesa EPS, Neopor y XPS. El EPS y el Neopor se cortan sobre todo como material en bloque, el XPS predominantemente como placa.
Los bloques estándar de EPS y Neopor tienen una sección de aproximadamente 1.250 × 1.050 mm y pueden procesarse en la CUT3000S – según el modelo – con una longitud de hasta 3.000 mm.
Del bloque se obtienen contornos, perfiles, placas, secciones de bloque o el material de partida para pasos de producción posteriores.
El bloque se puede desplazar, girar y volver a alinear sobre la mesa para el siguiente corte.
El XPS debe cortarse por lo general con el hilo de corte lo más corto posible. Las placas colocadas en vertical también pueden procesarse en máquinas CUT3000S más grandes.
Con hilos de corte más largos suelen aparecer ondulaciones. Para una producción reproducible con XPS en horizontal recomendamos por ello máquinas con una longitud de hilo máxima de 2.000 mm.
La CUT3000S procesa bloques enteros. Según el pedido, corta directamente la pieza terminada o primero placas, secciones de bloque y otros productos intermedios para los siguientes pasos de producción.
El bloque se apoya sobre la mesa de la máquina y se corta directamente. Varios contornos se pueden disponer de forma optimizada en material en un programa CNC y cortar en una sola pasada.
Tras el arranque, la máquina ejecuta el recorrido de corte programado de forma autónoma. Durante ese tiempo el operario puede asumir otras tareas, retirar piezas terminadas, preparar nuevos bloques o abastecer otras máquinas.
Los bloques estándar se cortan primero al formato de partida necesario. Así se obtienen placas, secciones de bloque y otros productos intermedios para el siguiente paso de producción.
El procesamiento posterior se realiza directamente en la CUT3000S o en una máquina de corte más pequeña.
Con el equipamiento multihilo opcional, la CUT3000S trabaja con dos hilos de corte a la vez. Así pueden ejecutarse dos cortes paralelos en una sola operación.
La opción multihilo solo está disponible junto con la ampliación en Y a 1.550 mm.
Con un eje rotativo opcional, la pieza se gira bajo control CNC durante el corte. Así se pueden cortar contornos redondos y de simetría de revolución directamente del bloque.
Según la aplicación se emplea una mesa rotativa para piezas verticales o un eje de torno para piezas horizontales.
Con cuatro ejes CNC controlados de forma independiente, los dos extremos del hilo de corte pueden seguir contornos diferentes.
Así se obtienen formas cónicas y alabeadas directamente del bloque.
En cortes muy cónicos o alabeados con grandes diferencias entre ejes, la longitud del hilo varía durante el corte. Para estos casos, el tensor de hilo automático opcional compensa activamente esta variación de longitud y mantiene constante la tensión del hilo.
En el corte por hilo caliente no vale que las máquinas grandes sean mejores que las pequeñas; más bien, la máquina tiene que ajustarse a la aplicación y a su producción real.
Lo decisivo es el material, las longitudes de bloque habituales y la longitud de hilo adecuada para ellas.
¿Cómo de largo es su bloque? Para longitudes de bloque de hasta 2.000 mm elija una máquina de 2 metros. Para bloques estándar de 2.500 mm de longitud, una máquina de 2,5 metros es la elección adecuada. Una máquina de 3 metros tiene sentido si esa longitud de bloque forma parte habitual de su producción.
¿Qué material corta? Con EPS y Neopor, el tamaño de la máquina depende sobre todo de la longitud del bloque y del área de trabajo necesaria. Con XPS es además decisiva la longitud del hilo: para XPS en horizontal recomendamos máquinas con una longitud de hilo máxima de 2.000 mm.
La tabla muestra nuestros tamaños estándar. Otras dimensiones y tamaños intermedios están disponibles bajo consulta.
|
|
|
|
|
| Modelo | CUT3251S | CUT3220S | CUT3225S | CUT3330S |
|---|---|---|---|---|
| Longitud del hilo | 2.550 mm | 2.050 mm | 2.550 mm | 3.050 mm |
| Área de trabajo L × An * | 1.250 × 2.500 mm | 2.000 × 2.000 mm | 2.500 × 2.500 mm | 3.000 × 3.000 mm |
| Altura de trabajo | 1.250 mm | 1.250 mm | 1.250 mm | 1.250 mm |
| Número de ejes | 4 | 4 | 4 | 4 |
| Número de hilos | 1 | 1 | 1 | 1 |
* Otras dimensiones y tamaños intermedios bajo consulta.
La velocidad de corte viene determinada por el material y el hilo de corte, no por el tamaño de la máquina.
Con EPS y Neopor, la velocidad de corte típica es de aproximadamente 450–500 mm/min, con XPS de aproximadamente 350–400 mm/min.
El hilo caliente se funde a través del material sin presión mecánica. Este proceso necesita su tiempo, por lo que una máquina más grande no corta más rápido.
Es distinto en el posicionamiento: a hasta 6 m/min la CUT3000S se desplaza rápidamente a la siguiente posición de inicio. Esto reduce los tiempos muertos entre cortes y acelera el cambio de pedido.
La CUT3000S trabaja con nuestro hilo de corte TiTA64 (0,35 mm), desarrollado específicamente para el corte por hilo caliente, resistente al recocido y a la rotura.
Al calentarse, el hilo se dilata. Los muelles de tensión absorben esa variación de longitud y lo mantienen tenso durante el corte.
El hilo se cambia sin herramientas en pocos minutos. El hilo de corte y los muelles de tensión son piezas de desgaste y pueden reponerse directamente con nosotros en cualquier momento.
El manejo de la CUT3000S sigue una secuencia de producción clara y recurrente: crear el dibujo, generar el programa de corte, iniciar el pedido.
CAD, CAM y manejo de la máquina están separados entre sí. Así las tareas pueden repartirse en la producción y no todos los empleados tienen que dominar todo el proceso.
Mientras la CUT3000S ejecuta de forma autónoma el recorrido de corte programado, el operario ya puede preparar el siguiente pedido, aprovisionar material o abastecer otra máquina.
Los cambios se realizan a través del dibujo y del nuevo programa de corte generado. No es necesaria una programación laboriosa directamente en la máquina. Así los flujos se mantienen claros y los nuevos empleados se forman con rapidez.
Para la CUT3000S no está atado a un sistema concreto de software de dibujo y CAD. La geometría se crea en el software que mejor se adapte a la aplicación correspondiente.
Para letras, logotipos y aplicaciones gráficas se utiliza a menudo CorelDRAW. Está especialmente extendido en agencias de publicidad, montaje de ferias y rotulación. El intercambio de datos funciona muy bien mediante el formato EPS.
Las geometrías técnicas y a medida se crean normalmente en AutoCAD o en un software CAD comparable. Para geometrías 3D libres más complejas se utiliza a menudo Rhino, sobre todo en el ámbito de atrezo, decorados, cine y televisión.
Con styroCAM se crean, a partir de los datos del dibujo, los programas de corte para la CUT3000S. El software admite tanto cortes 2D como cortes independientes de 4 ejes y genera el código ISO G necesario.
El programa de corte terminado se carga en el software de la máquina. Desde ahí se controla la CUT3000S directamente: aproximar la posición de inicio, poner a cero los ejes, iniciar el pedido y supervisar el proceso de corte.
En caso de servicio le asistimos directamente por teléfono, correo electrónico o mantenimiento remoto. Muchas cuestiones se resuelven así sin un técnico in situ.
La CUT3000S está construida para requerir poco mantenimiento y ser fácil de reparar. Los componentes importantes son de fácil acceso y, previa consulta, también pueden sustituirlos sus propios técnicos.
El control completo está diseñado como una unidad compacta: aflojar cuatro tornillos, desconectar las conexiones y en pocos minutos está desmontado. Puede enviarse para su revisión o sustituirse por una unidad de control de recambio preparada.
Mantenemos piezas de repuesto en stock y las enviamos a corto plazo cuando hace falta. El objetivo es siempre mantener el tiempo de parada lo más corto posible y devolver la máquina rápidamente a la producción.
Desde la robusta estructura de acero hasta el accionamiento, la CUT3000S está diseñada de forma consecuente para la producción diaria – robusta, de bajo mantenimiento y concebida para años de funcionamiento continuo.
La mesa de acero abierta y transitable es accesible por todos los lados y es el corazón de la CUT3000S.
Los bloques grandes pueden colocarse con carretilla elevadora. El operario puede subirse a la mesa y desplazar, girar y realinear el bloque directamente sobre la máquina para el siguiente corte.
El bloque no tiene que colocarse al milímetro – el hilo va hacia el bloque. Esto hace que la manipulación de grandes bloques de EPS y Neopor sea rápida y sencilla en el día a día de la producción.
Los ejes se desplazan sobre guías lineales lubricadas de por vida y se accionan mediante correas dentadas reforzadas con acero. Esto permite movimientos de posicionamiento rápidos de hasta 6 m/min, cambios de dirección suaves y un funcionamiento con poco mantenimiento.
Las partículas de EPS y los restos de corte no son críticos para este concepto de accionamiento. La máquina es fácil de limpiar y no requiere una lubricación regular adicional de las guías lineales.
Cuatro ejes CNC controlables de forma independiente mueven los dos extremos del hilo de corte en paralelo o de forma independiente.
Guiados en paralelo, se obtienen cortes rectos y contornos 2D clásicos. Guiados de forma independiente, los dos extremos del hilo – izquierdo y derecho – siguen contornos diferentes.
Así son posibles también cortes de 4 ejes cónicos y alabeados directamente del bloque.
Quien fabrica formas extremadamente alabeadas con grandes diferencias entre ejes puede ampliar la máquina con el tensor de hilo automático opcional. Este compensa incluso las variaciones de longitud más extremas y mantiene constante la tensión del hilo – independientemente de lo alabeado que sea el corte.
Control CNC de 4 ejes: controla la máquina; los programas de corte CNC se transfieren y ejecutan a través del PC con Windows. Mediante la caja de relés integrada, el hilo de corte se puede encender y apagar directamente desde el software de la máquina.
Fuente de alimentación con regulación automática de corriente: suministra al hilo de corte la potencia necesaria y mantiene constante la potencia de calentamiento incluso al variar la longitud del hilo. El control y la fuente de alimentación forman una unidad compacta y son de fácil acceso en caso de servicio.
El hilo de corte se mantiene entre los brazos de corte mediante una tensión mecánica por muelle.
El hilo de corte se engancha y desengancha sin herramientas. Según el tipo de corte se emplean muelles distintos: 2 muelles duros para cortes paralelos, 2 muelles blandos para cortes independientes con variación de la longitud del hilo.
|
|
|
|
|
| Modelo | CUT3251S | CUT3220S | CUT3225S | CUT3330S |
|---|---|---|---|---|
| Área de trabajo L × An | 1.250 × 2.500 mm | 2.000 × 2.000 mm | 2.500 × 2.500 mm | 3.000 × 3.000 mm |
| Altura de trabajo | 1.250 mm | 1.250 mm | 1.250 mm | 1.250 mm |
| Longitud del hilo | 2.550 mm | 2.050 mm | 2.550 mm | 3.050 mm |
| Número de ejes | 4 | 4 | 4 | 4 |
| Tipo de accionamiento | Correa dentada reforzada con acero | Correa dentada reforzada con acero | Correa dentada reforzada con acero | Correa dentada reforzada con acero |
| Conexión eléctrica | 110–220 VAC, 50–60 Hz | 110–220 VAC, 50–60 Hz | 110–220 VAC, 50–60 Hz | 110–220 VAC, 50–60 Hz |
| Superficie de instalación L × An | aprox. 2.000 × 3.000 mm | aprox. 2.700 × 3.000 mm | aprox. 3.200 × 3.500 mm | aprox. 3.700 × 4.000 mm |
| Altura de la máquina | aprox. 2.100 mm | aprox. 2.100 mm | aprox. 2.100 mm | aprox. 2.100 mm |
| Peso de la máquina aprox. | 300 kg | 300 kg | 410 kg | 550 kg |
| Ficha técnica | ||||
| Precio sin IVA | 14.950,00 € | 19.950,00 € | 22.950,00 € | 26.950,00 € |
| Solicitar presupuesto | Solicitar presupuesto | Solicitar presupuesto | Solicitar presupuesto |
* Otras dimensiones y tamaños intermedios bajo consulta.
Cada CUT3000S se monta, ajusta y comprueba en fábrica. Para el transporte, la máquina se desmonta en grupos adecuados y se embala. Como mantenemos todos los componentes en stock y preproducimos las máquinas, la CUT3000S suele estar disponible a corto plazo.
Para el funcionamiento de la CUT3000S se necesita un PC con Windows. El software de la máquina y styroCAM ya están incluidos en el volumen de suministro.
Puede utilizar un PC con Windows existente o pedir la CUT3000S con nuestro paquete de ordenador ya preparado.
El paquete incluye PC, monitor, teclado y ratón. El software de la máquina ya está instalado y configurado: conectar y empezar. styroCAM es un software en la nube y funciona sin instalación directamente en el navegador.
Un segundo SSD sirve de unidad espejo o de copia de seguridad. En caso de fallo de la unidad, el sistema operativo, el software de la máquina y los datos de la máquina vuelven a estar disponibles rápidamente.
De serie la CUT3000S trabaja con 4 ejes CNC. Con una mesa rotativa o un eje de torno opcionales, la máquina se amplía –con el equipamiento correspondiente– a un 5.º eje CNC de pleno derecho. Otras opciones adaptan la máquina a su producción.
Con la mesa rotativa opcional, la pieza gira alrededor del eje vertical durante el corte. Así se pueden fabricar formas redondas y de simetría de revolución como columnas y conos verticales.
La mesa rotativa se controla mediante el control CNC y se integra directamente en la secuencia del programa. Los programas de corte adecuados se crean con styroCAM.
Con el eje de torno (lathe) opcional, la pieza gira en horizontal alrededor de su eje longitudinal. Así se pueden fabricar formas largas de simetría de revolución como columnas, balaustres y perfiles redondos.
El eje de torno también se controla mediante el control CNC y se programa con styroCAM.
Para aplicaciones con mayor altura de trabajo, la CUT3000S puede equiparse con un eje Y ampliado de 1.550 mm en lugar de los 1.250 mm de serie.
El eje Y más grande amplía el área de trabajo disponible y es al mismo tiempo requisito para el equipamiento multihilo opcional con dos hilos de corte.
Con el equipamiento multihilo opcional, la CUT3000S puede trabajar con dos hilos de corte a la vez. Así pueden ejecutarse dos cortes paralelos en una sola operación.
La opción multihilo solo está disponible junto con la ampliación en Y a 1.550 mm.
Sistema activo para compensar automáticamente las variaciones de longitud del hilo en cortes de 4 ejes con grandes diferencias entre ejes, p. ej. en geometrías cónicas o muy alabeadas.
La tensión del hilo se supervisa continuamente mediante sensores. Durante el proceso de corte, el hilo se reajusta con motor de modo que las variaciones de longitud se compensan automáticamente y la tensión del hilo se mantiene constante.
El hilo de corte y los muelles de tensión son piezas de desgaste y pueden cambiarse rápidamente y sin herramientas cuando hace falta.
En el funcionamiento normal de producción el hilo dura mucho tiempo: muchos clientes necesitan menos de 100 metros de hilo de corte al año.
El cambio dura unos 2 minutos. El hilo de repuesto y los muelles de tensión adecuados se obtienen directamente con nosotros.
La CUT3000S está preparada para un montaje sencillo por su cuenta. Para el montaje no se requieren conocimientos técnicos especiales.
In situ se monta esencialmente la mesa de la máquina y se conectan el control y el ordenador. Los demás componentes están preparados y se conectan según el principio plug-and-play.
Un vídeo de montaje guía paso a paso por el montaje y la puesta en marcha. Si tiene preguntas, le asistimos además por teléfono o mantenimiento remoto.
Si lo desea, un técnico de servicio de cnc-multitool realiza el montaje y la puesta en marcha directamente in situ.
El plazo de entrega suele ser de aprox. 2–4 semanas. Mantenemos todos los componentes en stock y preproducimos las máquinas – por eso los plazos se mantienen cortos y planificables. Confirmamos la fecha exacta con la oferta.
El hilo caliente separa el material sin presión mecánica. Con la temperatura del hilo y la velocidad de corte correctamente ajustadas se obtienen superficies de corte lisas y uniformes.
La ranura de corte es típicamente de aproximadamente 1–2 mm. En el software CAM se puede tener en cuenta la ranura de corte para que el contorno terminado se corte a medida.
En el corte por hilo caliente no se genera serrín, ya que el material se separa con un hilo calentado y no se sierra ni se fresa mecánicamente.
Con sus cuatro ejes CNC, la CUT3000S puede cortar contornos rectos, cónicos y alabeados. Las superficies 3D modeladas libremente como con una fresadora CNC no pueden generarse con un hilo de corte recto; para geometrías de simetría de revolución están disponibles opcionalmente una mesa rotativa o un eje de torno.
Si aún no tiene un proveedor de material, le ayudamos con mucho gusto a elegir. Según su ubicación, podemos indicarle un proveedor adecuado o ayudarle con la adquisición del material.
Sí. La CUT3000S está concebida como plataforma de producción para el uso comercial diario – para bloques enteros de poliestireno, grandes cortes y la fabricación múltiple de piezas idénticas. Una mesa de acero abierta y transitable, un accionamiento robusto y cuatro ejes CNC independientes garantizan flujos de trabajo estables en funcionamiento continuo.
De serie, la CUT3000S trabaja con cuatro ejes CNC controlables de forma independiente. Con una mesa rotativa o un eje de torno opcionales se amplía con un 5.º eje CNC de pleno derecho – el control se amplía en consecuencia. Así se pueden fabricar piezas de simetría de revolución; sin eje rotativo, la superficie de la máquina queda libre.
Sí. Con el equipamiento multihilo opcional, la CUT3000S corta con dos hilos a la vez – dos contornos paralelos en una sola operación. La opción multihilo solo está disponible junto con la ampliación en Y a 1.550 mm.
En cortes muy alabeados con grandes diferencias entre ejes, la longitud del hilo varía durante el corte. El tensor de hilo automático opcional compensa estas variaciones de longitud y mantiene constante la tensión del hilo – independientemente de lo alabeado que sea el corte.
La fuente de alimentación para el hilo de corte está incluida en el volumen de suministro. Además necesita un PC con Windows (no incluido); si lo desea, suministramos un paquete de ordenador ya configurado. El software CAM styroCAM está incluido como acceso en la nube durante 12 meses.
El software de la máquina funciona en todas las versiones actuales de Windows y se instala en el PC (ya configurado en el paquete de ordenador). styroCAM es un software en la nube y funciona sin instalación directamente en el navegador.
La CUT3000S está preparada para un montaje sencillo por su cuenta; un vídeo de montaje guía paso a paso por el montaje y la puesta en marcha. Si lo desea, un técnico de servicio de cnc-multitool realiza el montaje y la puesta en marcha directamente in situ.
La CUT3000S está construida para requerir poco mantenimiento: guías lineales lubricadas de por vida y un accionamiento por correa dentada reforzada con acero que no necesita lubricación adicional. Mantenemos en stock los componentes de la máquina y del control; una unidad de control de recambio garantiza tiempos de parada cortos cuando hace falta. Soporte por teléfono, correo electrónico o mantenimiento remoto.
En caso de avería nos localiza directamente por teléfono, correo electrónico o mantenimiento remoto – la mayoría de los problemas se resuelven así rápidamente y sin desplazamiento in situ. Mantenemos en stock piezas de repuesto y de recambio, hasta una unidad de control de recambio completa, para que los tiempos de parada sean lo más cortos posible. Si es necesaria una intervención in situ, un técnico de servicio de cnc-multitool se desplaza hasta usted.
Descubra la serie CUT3000S en una demostración en Ilmenau y vea la máquina en funcionamiento en condiciones reales de producción.
No dude en traer su propio material o sus propios dibujos. Juntos podemos realizar cortes de prueba y comprobar directamente qué máquina se ajusta a sus piezas y a su producción.
En ese proceso aclaramos también qué tamaño de máquina, longitud de hilo y equipamiento tienen sentido para su aplicación.
Disponible a corto plazo – todos los componentes en stock, plazo de entrega aprox. 2–4 semanas.
Solicitar demostraciónComplemente su CUT3000S con los accesorios, el software y el equipamiento adecuados. Aquí encontrará productos para el manejo de la máquina, la creación de programas, la manipulación de material y el día a día de la producción.

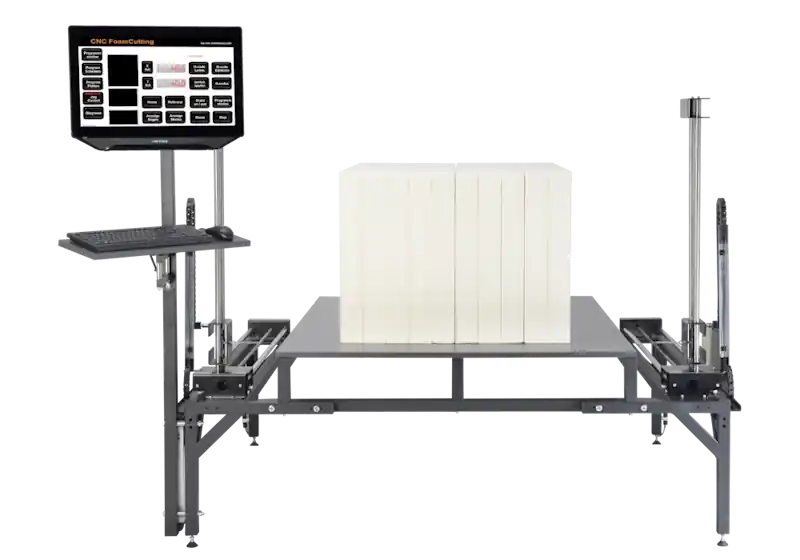

Máquina CNC de corte por hilo caliente de 4 ejes para placas de EPS, XPS y EPP y piezas más pequeñas, para taller, modelismo y rotulación. Dos versiones: CUT1610S con mesa fija y CUT1610SV con mesa ajustable.
