CUT1600S
para placas de EPS, XPS y EPP
Máquinas CNC compactas de corte por hilo caliente de 4 ejes para placas y bloques pequeños Corte CNC de contornos rectos, cónicos y torsionados con un solo hilo de corte.
hasta 1.250 mm
Y: 600 mm
Tecnología compacta de 4 ejes para placas y bloques pequeños
La serie CUT1600S ha sido desarrollada para el mecanizado CNC de placas de EPS, XPS y EPP, así como de piezas y bloques pequeños.
Cuatro ejes CNC permiten tanto cortes paralelos como cortes en los que los dos lados del hilo de corte se desplazan de forma independiente.
Esto permite fabricar no solo contornos 2D rectos, sino también contornos cónicos y torsionados con geometrías diferentes en ambos lados de la pieza.
La serie está disponible en dos versiones: la CUT1610S con mesa fija y la CUT1610SV con mesa variable, longitud de hilo variable y soporte de brazos de serie.
Aspectos destacados
Características destacadas
- 4 ejes: cuatro ejes de corte controlados por CNC
- Flexible: ejes controlables en paralelo o de forma independiente
- Contornos: cortes rectos, cónicos y torsionados
- Materiales: placas de EPS, XPS y EPP
- Compacta: diseñada para placas y piezas pequeñas
Servicio
- Probada: montaje, ajuste y prueba de funcionamiento en nuestra fábrica
- Premontada: suministro en módulos optimizados para el transporte
- Soporte: asistencia técnica por correo electrónico y teléfono
- Formación: online o presencial
- Puesta en marcha: opcional por nuestro técnico de servicio
Equipamiento estándar
- Máquina CNC de corte por hilo caliente de 4 ejes
- Sistema de corte con un solo hilo
- Cuatro ejes controlados por CNC
- Mesa de máquina con placa de apoyo
- Tensado mecánico del hilo mediante muelles
- Control CNC de la máquina
Materiales adecuados
EPS
Placas de EPS y piezas pequeñas para perfiles, embalajes y componentes ligeros.
XPS
Placas de XPS para letras, logotipos, modelos y objetos de diseño.
EPP
Placas de EPP para modelismo, alas de drones y aeromodelos, así como embalajes.
Aplicaciones típicas
Cortes 2D / perfiles
Corte CNC de contornos rectos y perfiles de placas de EPS, XPS y EPP.
Cortes de 4 ejes
Corte de contornos diferentes en ambos lados de la pieza mediante cuatro ejes CNC controlados independientemente.
Corte de placas
Recortar placas individuales o cortarlas al espesor deseado.
Corte a longitud
Cortar placas y piezas pequeñas a la longitud necesaria.
Lo que producen nuestros clientes
Letras & logotipos

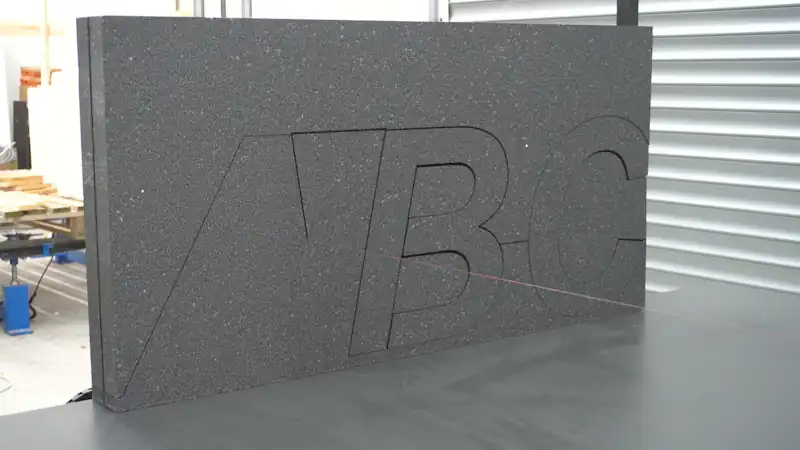

Letras y logotipos cortados por contorno en XPS.
Modelos
Modelos y contornos individuales de EPS y XPS.
Alas
Alas de EPP cortadas en 4 ejes.
Insertos de embalaje
Insertos y piezas de protección cortados por contorno.
Perfiles
Perfiles rectos y contorneados de material en placa.
Objetos de diseño
Contornos libres y componentes de diseño personalizados.
Prototipos
Piezas individuales y muestras para desarrollo y pruebas.
Pequeñas series
Cortes repetibles para pequeñas series.

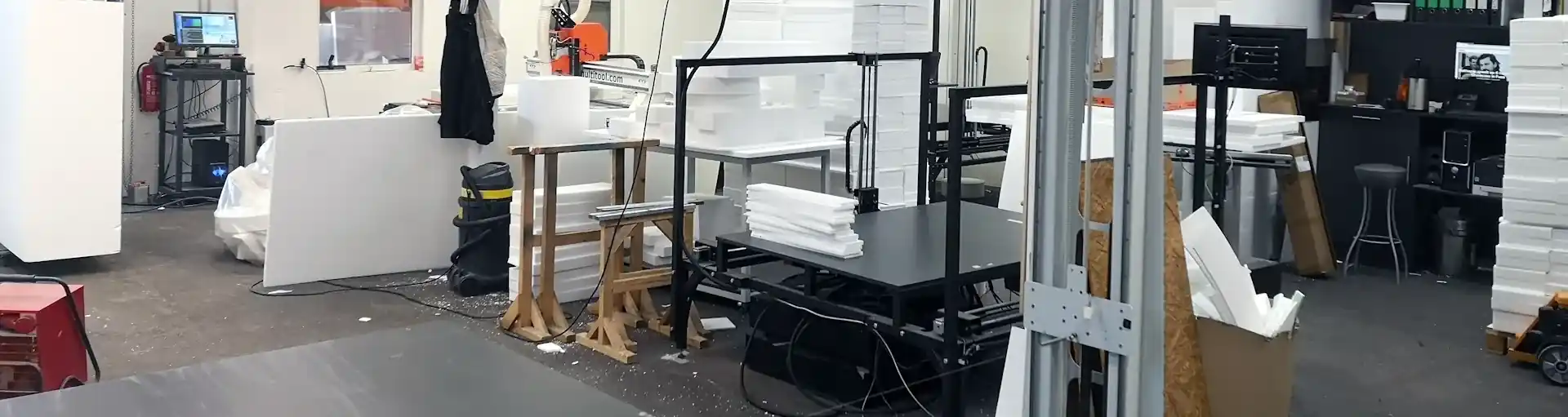

Preferimos cortar XPS en tres pequeñas CUT1610S en lugar de en una máquina grande. Así podemos trabajar de forma flexible y producir mayores cantidades simultáneamente.
Schilling Modellbau
¿Qué máquina se adapta a su aplicación?
CUT1610S

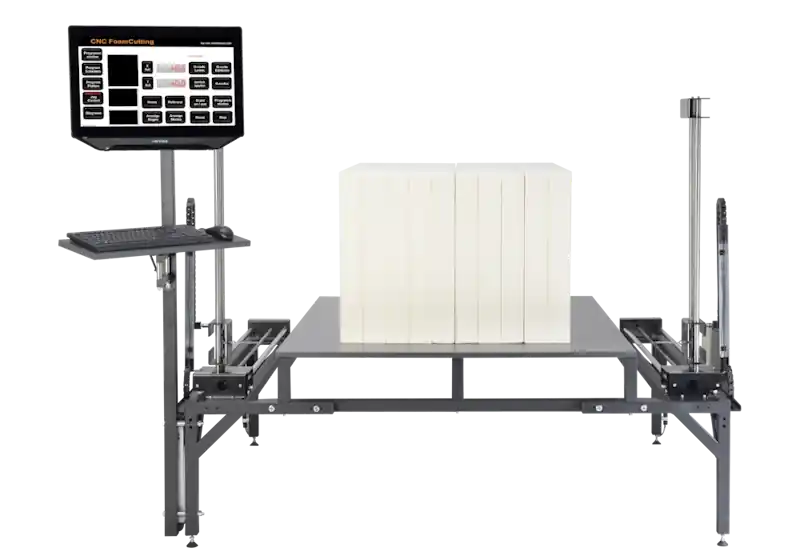

La CUT1610S dispone de una mesa fija y una longitud de hilo fija de 1.250 mm.
Es la elección adecuada para cortes rectos, contornos 2D y cortes cónicos y torsionados normales de 4 ejes.
Si se procesan principalmente piezas de dimensiones similares y no se requieren torsiones extremas, la CUT1610S ofrece una solución compacta y económica.
CUT1610SV

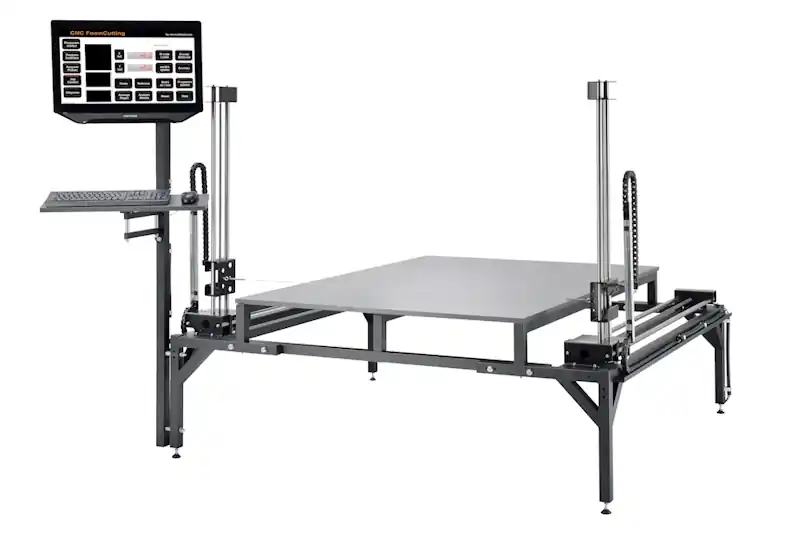

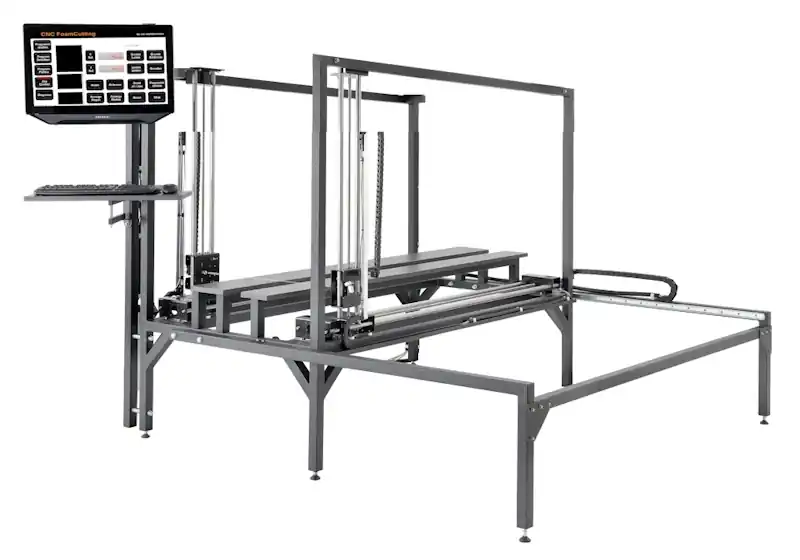

La CUT1610SV dispone de una mesa variable y una longitud de hilo variable de 400 a 1.250 mm.
La ventaja decisiva se aprecia en piezas cortas con una torsión elevada, por ejemplo alas. Cuanto mayor es la longitud libre del hilo, mayor es el recorrido necesario de los ejes cuando las geometrías de ambos lados son muy diferentes.
En piezas cortas con una torsión extrema, una longitud de hilo de 1.250 mm puede provocar que el recorrido disponible del eje X ya no sea suficiente. Al reducir la longitud del hilo, la geometría puede ejecutarse de forma mucho más compacta.
Además, una longitud libre de hilo lo más corta posible resulta ventajosa al cortar XPS y EPP. Especialmente el XPS es sensible a longitudes de hilo elevadas, ya que pueden producir ondulaciones y una peor calidad de corte.
Producción profesional
La serie CUT1600S está diseñada para el mecanizado CNC de placas estándar de EPS, XPS y EPP de hasta 1.200 × 600 mm.
Con sus cuatro ejes CNC pueden realizarse tanto cortes y perfiles 2D como cortes de 4 ejes con diferentes contornos en ambos lados de la pieza. Además del corte de contornos, la máquina también puede utilizarse para operaciones clásicas como recortar placas, cortarlas al espesor deseado y cortarlas a longitud.
La CUT1610S trabaja con una mesa fija. Para una mayor flexibilidad con diferentes anchuras de pieza está disponible la CUT1610SV con mesa variable, longitud de hilo variable y soporte de brazos de serie.
Esto hace que la serie CUT1600S sea adecuada para tareas de producción repetitivas y reproducibles con placas estándar y piezas pequeñas.

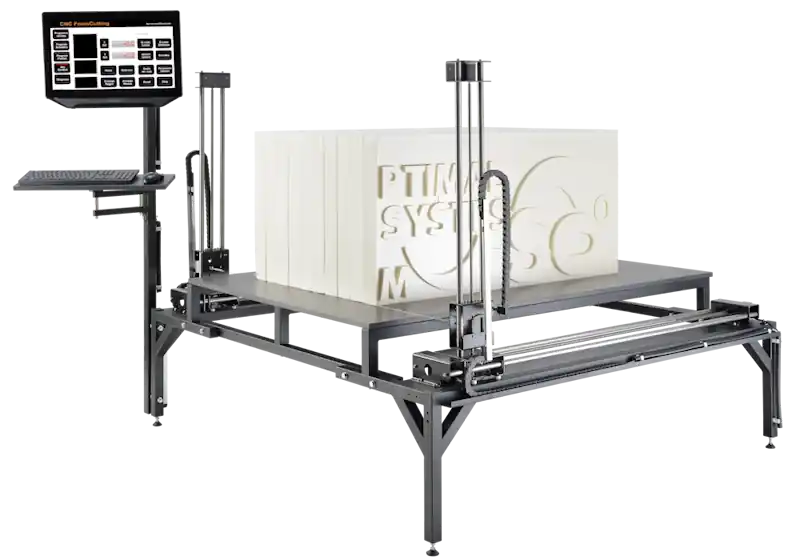

Serie CUT1600S – tecnología CNC compacta de 4 ejes para EPS, XPS y EPP
Construcción de la máquina
La serie CUT1600S combina una compacta estructura de acero con cuatro ejes controlados por CNC y un solo hilo de corte.
Los dos lados del hilo de corte pueden desplazarse en paralelo o de forma independiente. Esto permite cortar tanto contornos 2D clásicos como geometrías cónicas y torsionadas.
La CUT1610S dispone de una mesa fija. En la CUT1610SV puede modificarse la distancia entre los dos lados de la máquina y adaptar la longitud del hilo a la pieza.

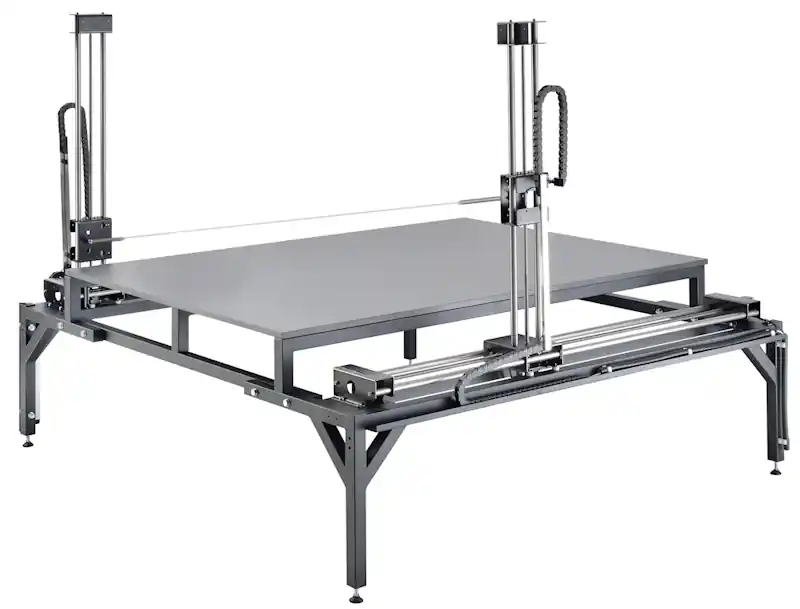

Cuatro ejes CNC controlables de forma independiente
La CUT1610S y la CUT1610SV disponen de cuatro ejes de corte controlados por CNC. Los dos lados del hilo pueden desplazarse en paralelo o independientemente.
El movimiento paralelo produce contornos 2D clásicos y cortes rectos. Mediante el movimiento independiente de los ejes se pueden unir diferentes contornos en ambos lados de la pieza.
Esto permite también realizar cortes cónicos y torsionados de 4 ejes.

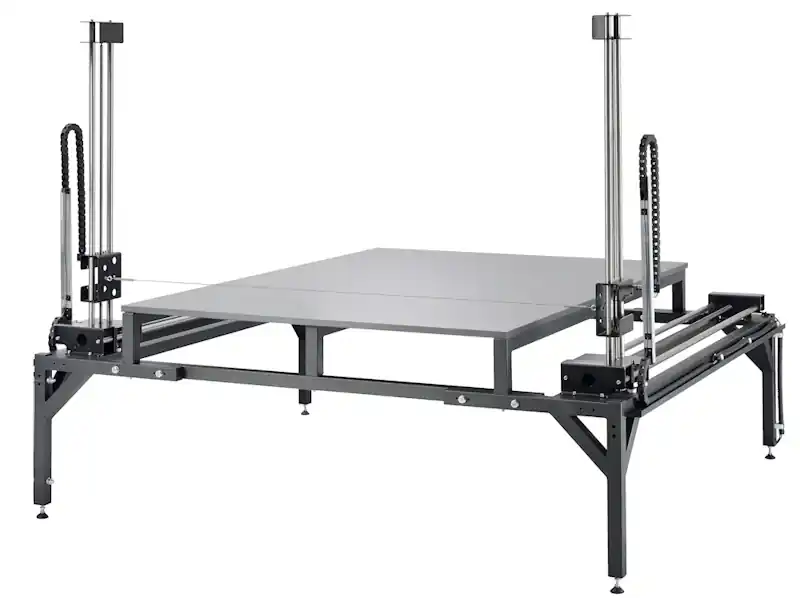

Mesa fija – CUT1610S
La CUT1610S se suministra de serie con una mesa fija con placa de apoyo.
La mesa proporciona una superficie definida para placas y piezas pequeñas y permite posicionar fácilmente el material dentro del área de trabajo de la máquina.
La anchura fija de la máquina da como resultado una longitud de hilo de 1.250 mm.

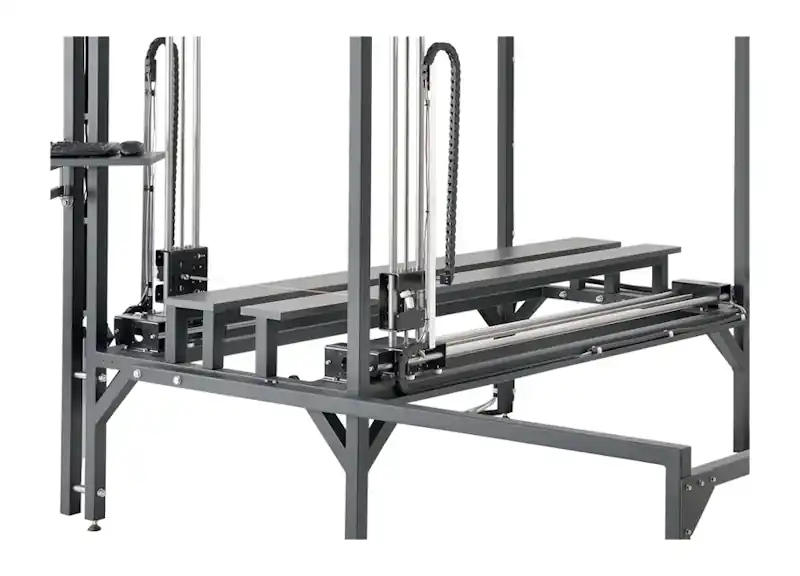

Mesa variable – CUT1610SV
La CUT1610SV se suministra de serie con una mesa variable.
La distancia entre los dos lados de la máquina puede modificarse. De este modo, la longitud del hilo puede ajustarse de forma flexible entre 400 y 1.250 mm a diferentes anchuras de pieza y tareas de corte.
La CUT1610SV dispone además de un soporte de brazos de serie.
Sujeción del hilo con tensión por muelle
El hilo de corte se mantiene entre los brazos mediante un sistema mecánico de tensión por muelle.
El muelle compensa los cambios de longitud del hilo durante el corte y lo mantiene tensionado.
El hilo de corte puede colocarse y retirarse sin herramientas.
Control CNC de 4 ejes
La máquina se controla mediante un control CNC de 4 ejes.
En combinación con el paquete de software USB, los programas CNC de corte se transfieren desde un PC Windows a la máquina y se ejecutan.
Con la caja de relés opcional, el hilo de corte también puede conectarse y desconectarse directamente mediante el software de la máquina.
Equipamiento y opciones
Para utilizar la CUT1610S y la CUT1610SV se necesitan una fuente de alimentación para el hilo de corte y el software de la máquina. Además, la máquina puede equiparse con componentes adicionales para adaptarla al puesto de trabajo y a la aplicación correspondiente.
Fuente de alimentación con regulación automática de corriente
La fuente de alimentación proporciona al hilo de corte la energía eléctrica necesaria para el corte.
La regulación automática ajusta la corriente y mantiene la potencia térmica del hilo lo más constante posible incluso cuando cambia su longitud.
La fuente de alimentación es necesaria para utilizar la máquina.

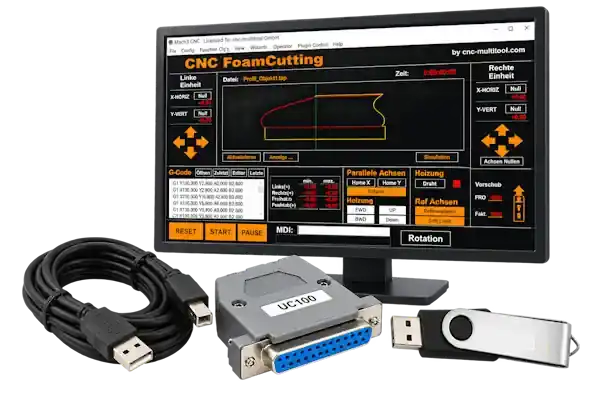

Paquete de software USB para la máquina
El paquete de software USB conecta el PC Windows con el control CNC de la máquina y se encarga de ejecutar los programas de corte.
El paquete incluye el software de máquina Mach3 y el controlador USB. La interfaz está configurada para el funcionamiento de la máquina de corte por hilo caliente de 4 ejes.
Caja de relés
La caja de relés opcional se conecta al control de la máquina y conecta y desconecta automáticamente el hilo mediante una orden de software.
Esto permite integrar directamente la conexión y desconexión del hilo en la secuencia del programa.
Consola de trabajo
La consola de trabajo opcional permite colocar monitor, teclado y ratón directamente junto a la máquina.
Además, el control CNC y la fuente de alimentación pueden integrarse en la consola. Esto crea un puesto de trabajo compacto y ordenado.

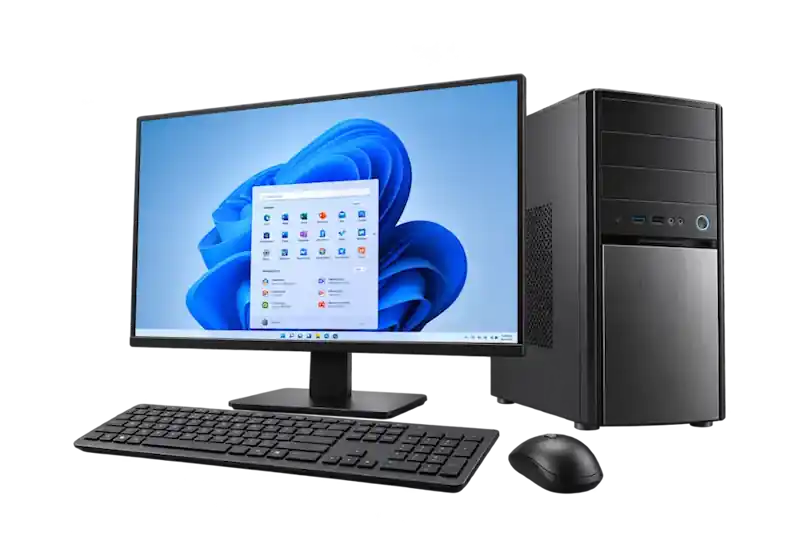

Paquete de ordenador
Opcionalmente suministramos la serie CUT1600S con un PC Windows preparado para el funcionamiento CNC.
El paquete incluye PC Windows, monitor, teclado y ratón. El software necesario se instala y configura para la máquina por nuestra parte.

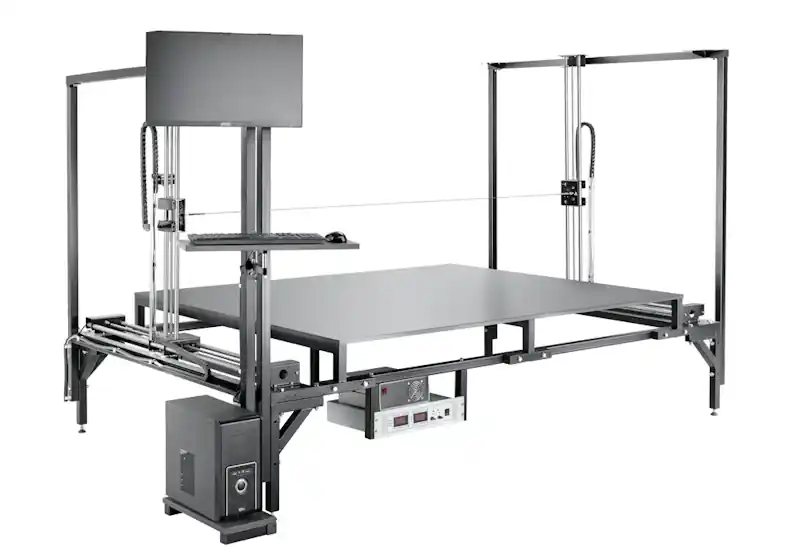

Soporte de brazos
El soporte de brazos estabiliza adicionalmente los dos brazos de corte y descarga la estructura de la máquina cuando se utiliza una mayor tensión del hilo.
Es especialmente útil para cortes torsionados exigentes de 4 ejes.
En la CUT1610S el soporte de brazos está disponible opcionalmente. En la CUT1610SV forma parte del equipamiento de serie.
Cerramiento con conexión de aspiración
La CUT1610S puede equiparse con un cerramiento de máquina cerrado.
El cerramiento rodea el área de trabajo y puede combinarse con una conexión de aspiración para evacuar de forma controlada los vapores generados durante el corte.
Las puertas transparentes permiten mantener una buena visibilidad del proceso y un acceso sencillo al área de trabajo.

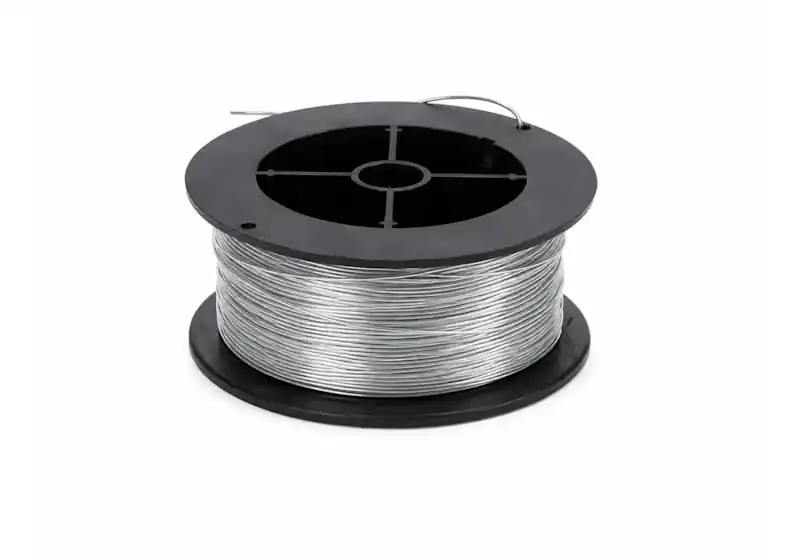

Hilo de corte y muelles
El hilo de corte es un consumible y puede sustituirse rápidamente y sin herramientas cuando sea necesario.
El hilo cuesta aproximadamente 1 € por metro y tiene una vida útil muy larga en condiciones normales. Según nuestra experiencia, muchos clientes de CUT1610S utilizan menos de 100 metros de hilo al año.
El cambio dura aproximadamente 2 minutos. El hilo de repuesto y los muelles correspondientes están disponibles como accesorios.
Equipamiento necesario y complementario
Funcionamiento de la máquina
- Fuente de alimentación para el hilo de corte
- Software de la máquina
Ordenador & manejo
- Consola de trabajo
- Paquete de ordenador
- Caja de relés para conectar y desconectar el hilo mediante software
Creación de programas
- Software CAM
- styroCAM disponible opcionalmente
Datos técnicos
| Modelo | CUT1610S | CUT1610SV |
|---|---|---|
| Recorrido adelante/atrás (X) | 1.280 mm | 1.280 mm |
| Recorrido arriba/abajo (Y) | 600 mm | 600 mm |
| Longitud del hilo | 1.250 mm | variable, 400-1.250 mm |
| Tamaño máx. del material (L × A × H) | 1.250 × 1.250 × 600 mm | 1.250 × 1.250 × 600 mm |
| Número de hilos | 1 | 1 |
| Número de ejes | 4 | 4 |
| Tipo de accionamiento | Accionamiento por husillo | Accionamiento por husillo |
| Velocidad máx. de desplazamiento | 900 mm/min | 900 mm/min |

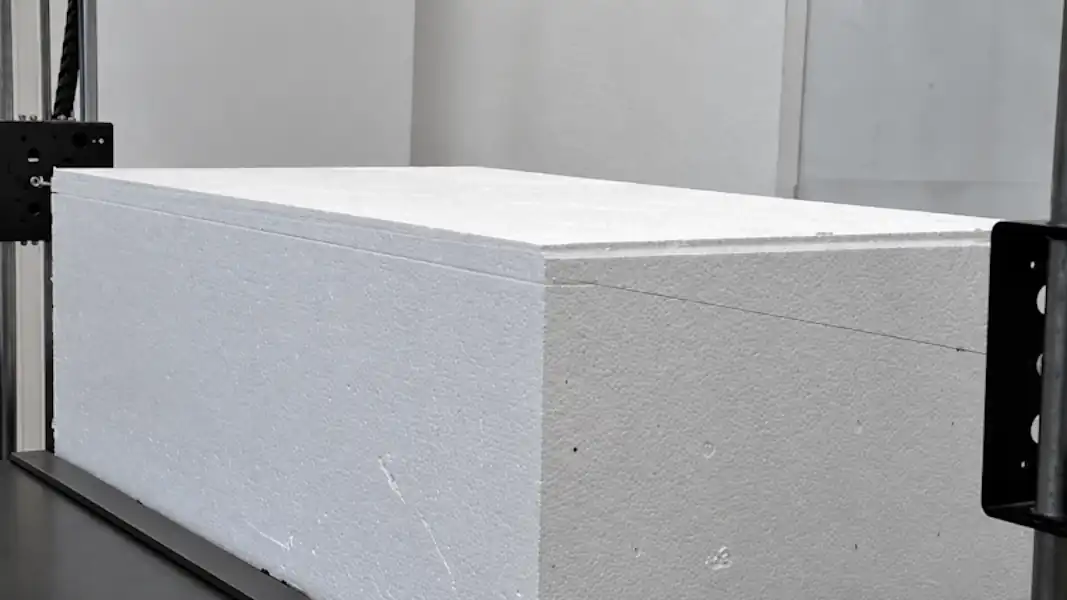

| Velocidad de corte | 350–500 mm/min | 350–500 mm/min |
| Diámetro del hilo | 0,35 mm | 0,35 mm |
| Longitud de hilo variable | no | de serie |
| Soporte de brazos | opcional | de serie |
| Alimentación eléctrica | 110–220 VAC, 50–60 Hz | 110–220 VAC, 50–60 Hz |
| Consumo eléctrico | aprox. 300 W | aprox. 300 W |
| Dimensiones de instalación (L × A × H) | aprox. 1.800 × 1.900 × 1.550 mm | aprox. 1.950 × 1.920 × 1.550 mm |
| Peso máx. | 150 kg | 160 kg |
| Garantía | 12 meses | 12 meses |
| Precio más IVA | 6.950,00 € | 8.250,00 € |
| Solicitud | Solicitud |

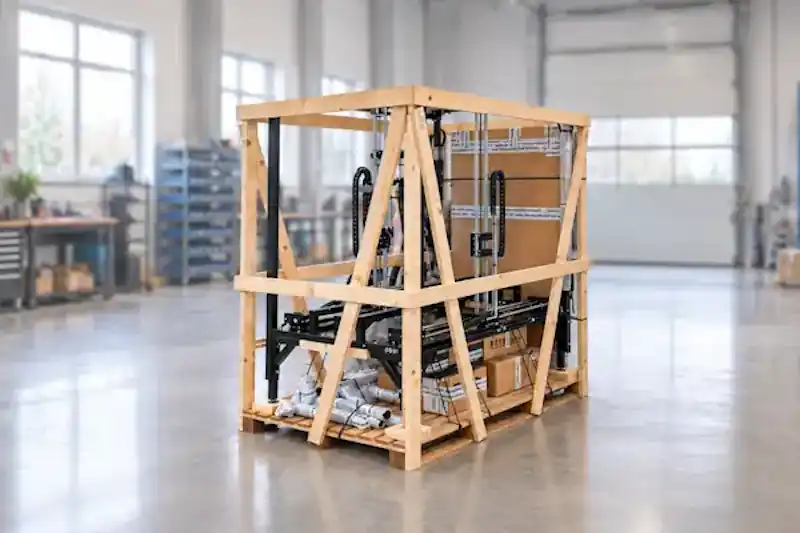

Volumen de suministro
CUT1610S y CUT1610SV se montan, ajustan y prueban en nuestra fábrica. Para el transporte, las máquinas se suministran en módulos optimizados. En el lugar de instalación solo es necesario montar la mesa, nivelar la máquina y conectar la electrónica.
Máquina básica
- CUT1610S o
CUT1610SV máquina CNC de corte - Control CNC de 4 ejes
- 1 hilo de corte
- Muelles para tensar el hilo
- Manual de instrucciones
Equipamiento complementario
- Fuente de alimentación para el hilo de corte
- Paquete de software USB para la máquina
- Caja de relés
- Consola de trabajo
- Paquete de ordenador
- Software CAM

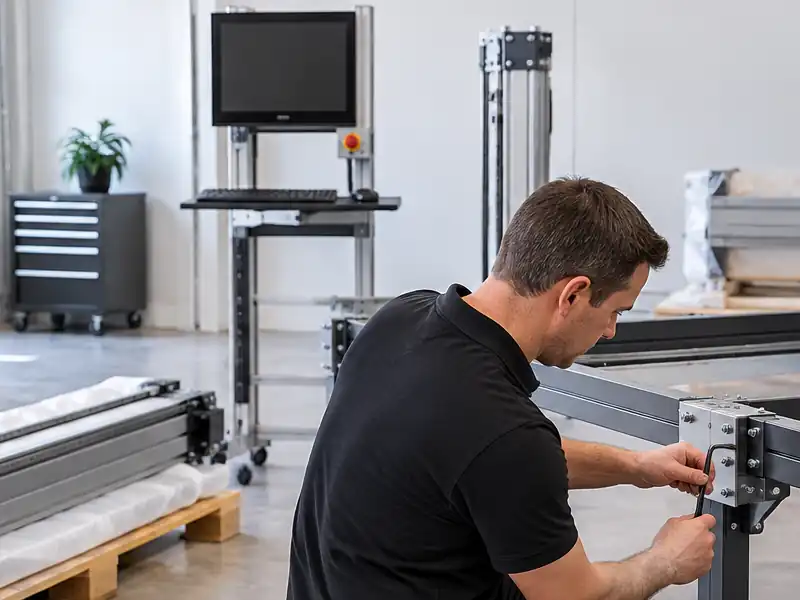

Montaje & puesta en marcha
- Máquina montada y probada en fábrica
- Suministro en módulos optimizados para el transporte
- Montaje sencillo en el lugar de instalación
Software
La serie CUT1600S no está vinculada a un software concreto de dibujo o CAM. Para crear contornos y programas de corte pueden seguir utilizándose soluciones vectoriales, CAD o CAM existentes.
El flujo básico es sencillo: crear el dibujo, generar el programa de corte, cargar el código ISO G en el software de la máquina y ejecutar el corte en la máquina.

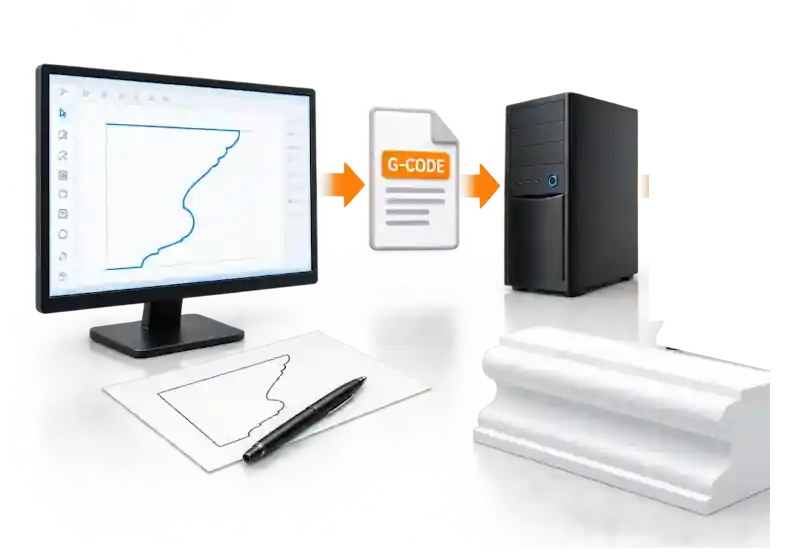

Del diseño al corte terminado
El flujo de trabajo típico consta de cuatro pasos.
1. Dibujo: El contorno deseado se crea en un software vectorial o CAD o se importa desde un dibujo existente.
2. CAM / G-Code: El dibujo se convierte en styroCAM o en otro software CAM adecuado en un programa CNC de corte.
3. Control de la máquina: El programa ISO G-Code terminado se carga en el software de la máquina y se transfiere al control CNC.
4. Corte: La máquina ejecuta el programa de corte con sus cuatro ejes CNC. Con la caja de relés opcional, el hilo puede conectarse y desconectarse automáticamente mediante una orden de software.
Software vectorial
Para contornos 2D libres puede utilizarse cualquier software vectorial adecuado.
Permite crear contornos, perfiles, letras y otras geometrías libres y exportarlas para su posterior procesamiento.

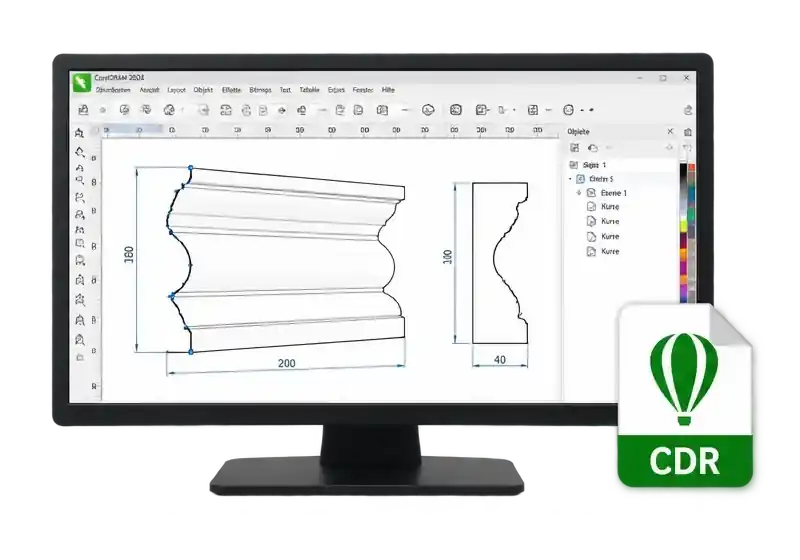

Recomendamos CorelDRAW como software vectorial. Los formatos adecuados para el procesamiento posterior incluyen DXF y PLT.

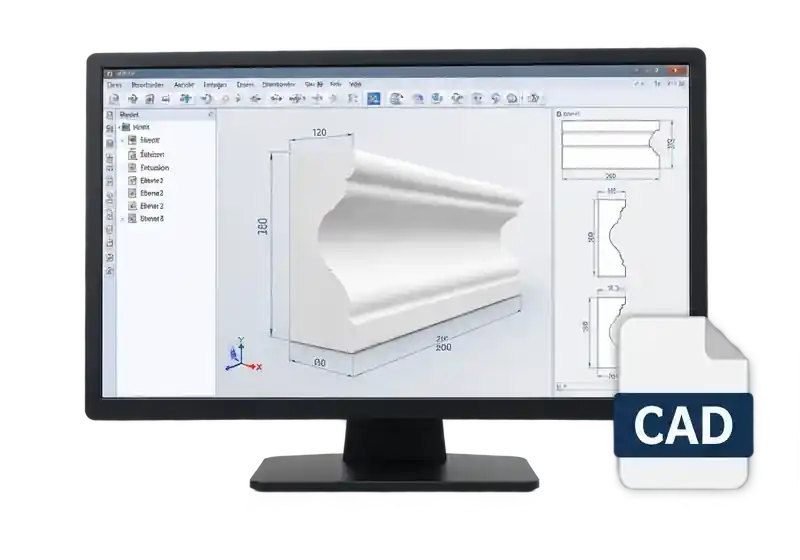

Software CAD
Para dibujos técnicos precisos y geometrías propias puede utilizarse cualquier software CAD 2D o 3D adecuado.
Los datos CAD se transfieren posteriormente al software CAM y allí se convierten en un programa de corte para la máquina.
De este modo puede seguir utilizándose el software CAD existente en la empresa.

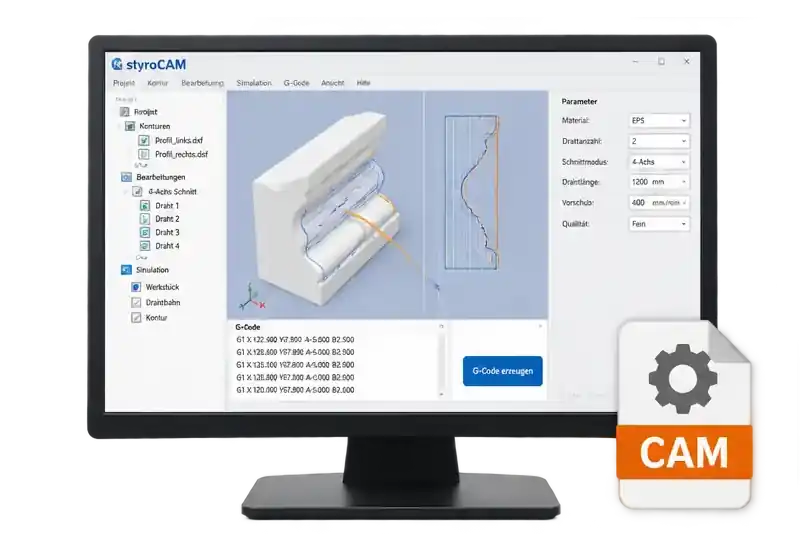

styroCAM

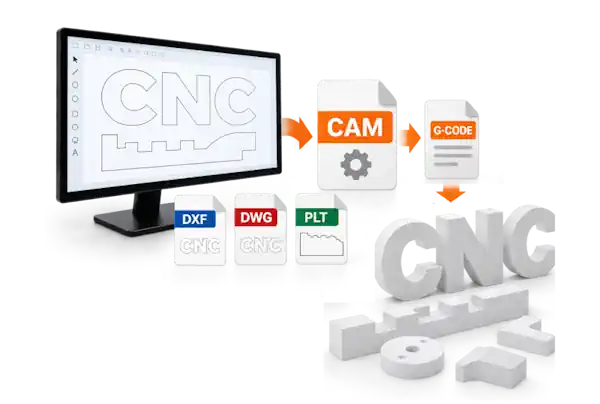

styroCAM es nuestro software CAM para crear programas CNC de corte para la serie CUT1600S.
El software procesa los datos de contorno y calcula los movimientos de la máquina para el hilo de corte.
- Importación de archivos DXF, DWG y PLT
- Cálculo de contornos 2D
- Cálculo de cortes de 4 ejes
- Salida como ISO G-Code
- Flujo directo desde el dibujo hasta el programa de máquina
styroCAM es opcional. CUT1610S y CUT1610SV también pueden utilizarse con otras soluciones CAM adecuadas.

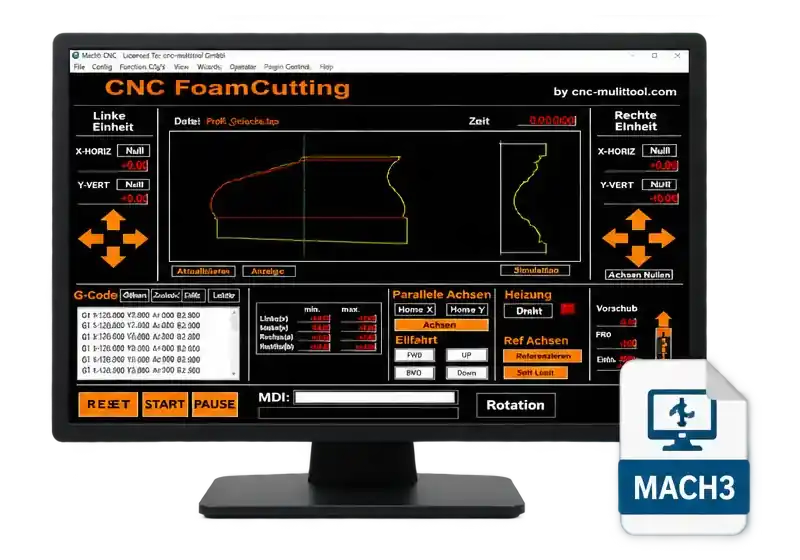

Software de la máquina
El software de la máquina se encarga de ejecutar los programas CNC terminados.
El programa ISO G-Code generado previamente se carga en el software y desde allí se transfiere mediante el controlador USB al control CNC de 4 ejes.
De serie suministramos Mach3 para esta función con una interfaz configurada para la serie CUT1600S.
Preguntas frecuentes
¿Qué materiales puede cortar la CUT1600S y cuáles no?
Son adecuados los materiales de espuma cortables térmicamente como EPS, XPS y EPP. El EPP puede procesarse hasta una densidad aproximada de 40 kg/m³.
Los materiales aislantes no fundibles como lana mineral, PIR o PUR no pueden cortarse con hilo caliente. Para estos materiales está prevista nuestra serie CNC de hilo frío (FW).
¿Se puede cortar EPP limpiamente?
Sí. El EPP puede cortarse con hilo caliente siempre que el material sea adecuado. La serie CUT1600S está prevista para EPP de hasta aproximadamente 40 kg/m³.
Para obtener una buena calidad de corte, la longitud libre del hilo debe ser lo más corta posible y adaptarse a la anchura de la pieza. Los parámetros óptimos dependen del material EPP concreto.
¿Cuál es la diferencia entre CUT1610S y CUT1610SV?
La CUT1610S dispone de una mesa fija y una longitud de hilo fija de 1.250 mm. El soporte de brazos está disponible opcionalmente.
En la CUT1610SV, la mesa es variable y la longitud del hilo puede ajustarse entre 400 y 1.250 mm. El soporte de brazos forma parte del equipamiento de serie.
¿Qué tamaño pueden tener las piezas y los bloques?
Las dimensiones máximas del material son aproximadamente 1.250 × 1.250 × 600 mm (L × A × H).
Por tanto, la serie CUT1600S está diseñada para placas, piezas pequeñas y bloques pequeños.
¿Qué contornos son posibles con cuatro ejes?
Con el movimiento paralelo de los cuatro ejes CNC pueden realizarse contornos 2D rectos, perfiles y cortes.
Si los dos lados del hilo se desplazan de forma independiente, también son posibles cortes cónicos y torsionados con geometrías diferentes en ambos lados de la pieza.
¿Estoy vinculado a un software determinado?
No. CUT1610S y CUT1610SV no están vinculadas a un software vectorial, CAD o CAM determinado.
Para la creación de programas puede utilizarse styroCAM u otra solución CAM adecuada. Los programas CNC generados se ejecutan posteriormente mediante el software de la máquina.
¿Puedo utilizar mis propios dibujos?
Sí. Los dibujos propios pueden crearse en software vectorial o CAD y convertirse después en un programa CNC mediante un software CAM adecuado.
styroCAM procesa, entre otros, archivos DXF, DWG y PLT y genera ISO G-Code para la máquina.
¿Cómo se mantiene constante la calidad de corte?
Las fuentes de alimentación disponen de regulación automática de corriente. Esta regula la alimentación del hilo y compensa, entre otras cosas, los cambios de longitud del hilo y las fluctuaciones de la tensión de red.
De este modo, la potencia térmica del hilo se mantiene lo más constante posible durante el corte.
¿Qué conexión eléctrica necesita la máquina?
CUT1610S y CUT1610SV pueden funcionar con 110–220 VAC, 50–60 Hz. El consumo eléctrico es de aproximadamente 300 W.
¿Necesito aspiración?
En espacios normalmente ventilados, generalmente no es necesario un sistema de aspiración independiente para utilizar la serie CUT1600S.
Dependiendo del material procesado, del volumen de producción y de las condiciones locales, puede ser recomendable o necesario disponer de ventilación o aspiración adicional.
Para la CUT1610S está disponible un cerramiento de máquina con conexión de aspiración. De este modo, los vapores generados durante el corte pueden evacuarse de forma controlada del área de trabajo.
Deben respetarse las normativas locales aplicables en materia de seguridad laboral, medio ambiente y edificios.
¿Con qué frecuencia hay que cambiar el hilo de corte y cuánto cuesta?
El hilo de corte es un consumible, pero tiene una vida útil muy larga en condiciones normales.
El hilo cuesta aproximadamente 1,00 € por metro y puede sustituirse en pocos minutos. Según nuestra experiencia, muchos clientes consumen bastante menos de 100 metros de hilo al año.
¿Qué incluye el suministro y cómo se realiza el montaje?
CUT1610S y CUT1610SV se montan, ajustan y prueban funcionalmente en nuestra fábrica.
Para el transporte, las máquinas se embalan en módulos optimizados y se suministran sobre un palé desechable. En el lugar de instalación solo es necesario montar la mesa, nivelar la máquina y conectar la electrónica.
¿Qué garantía se ofrece?
Ofrecemos una garantía de 12 meses para CUT1610S y CUT1610SV.
Conozca la serie CUT1600S en directo
Visítenos en Ilmenau para una demostración de la serie CUT1600S. Estaremos encantados de mostrarle la máquina en funcionamiento y explicarle las diferencias entre CUT1610S y CUT1610SV.
Si lo desea, podemos probar sus propios materiales, dibujos o contornos y definir conjuntamente la configuración de máquina adecuada.
También le asesoramos sobre el equipamiento necesario de control, ordenador y CAM.
Contacto
Asesoramiento
personalizado y
competente
Probar
Ver las máquinas
en directo
Planificación
Solución personalizada
para su producción.
Acompañamiento
a su lado también
después de la compra
